- Tymczasowa wytrzymałość, MPa 500...640
- Granica plastyczności, MPa ≥ 420
- Względne wydłużenie, % ≥ 20
Elektrody spawalnicze 7018
Warunki korzystania
- Elektrody o średnicy od 2,0 mm do 4,0 mm przeznaczone są do spawania we wszystkich pozycjach przestrzennych z wyjątkiem pionowej z góry do dołu, a o średnicy 5,0 mm - do spawania dolnego, poziomego w płaszczyźnie pionowej i pionowego z dołu do góry.
Właściwości specjalne
- Elektrody te charakteryzują się zwiększoną wydajnością spawania i wytrzymałością spoiny, a także szczególną czystością metalurgiczną i niską zawartością wodoru rozproszonego w stopionym metalu.możliwość spawania prądem przemiennym
- eliminuje efekt podmuchu magnetycznego
- Stabilne przenoszenie metalu elektrody podczas spawania zapewnia małą ilość odprysków, lepsze formowanie spoiny i łatwość wykonywania operacji spawalniczych
- szybkość osadzania: 0,18…0,20 g/A•min
- Zużycie elektrod na 1 kg osadzonego metalu: 1,4…1,6 kg.

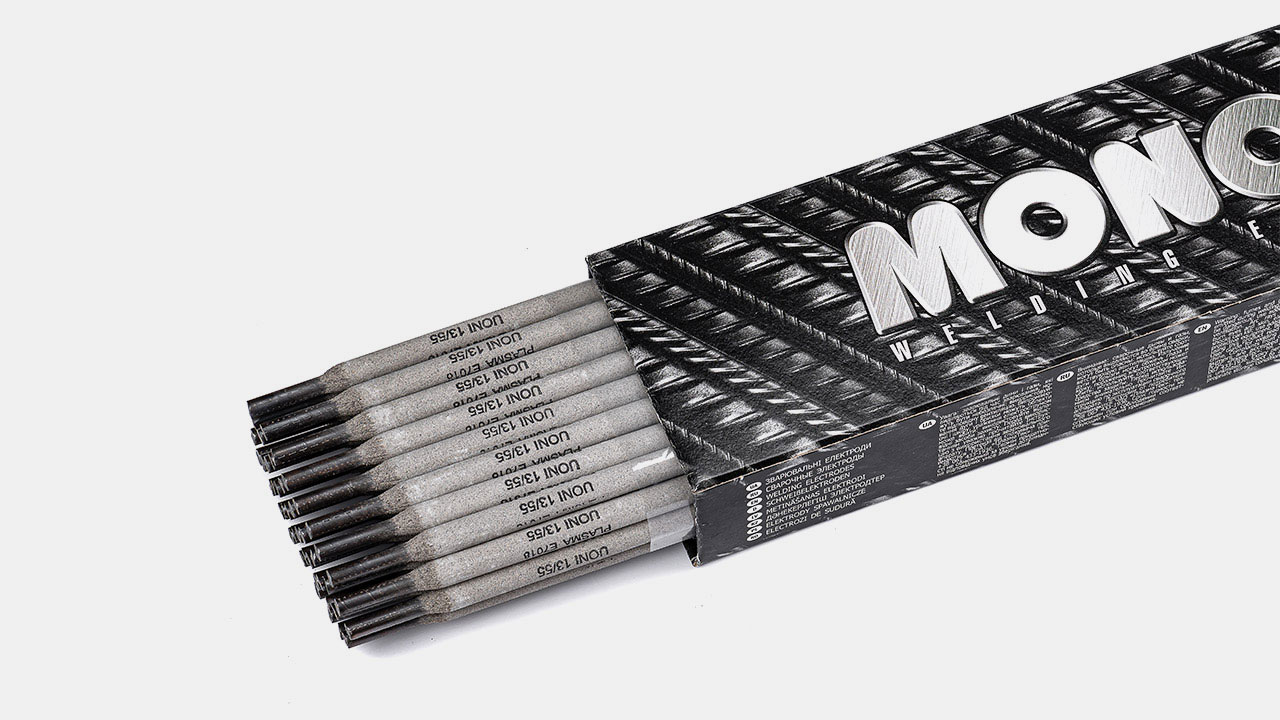

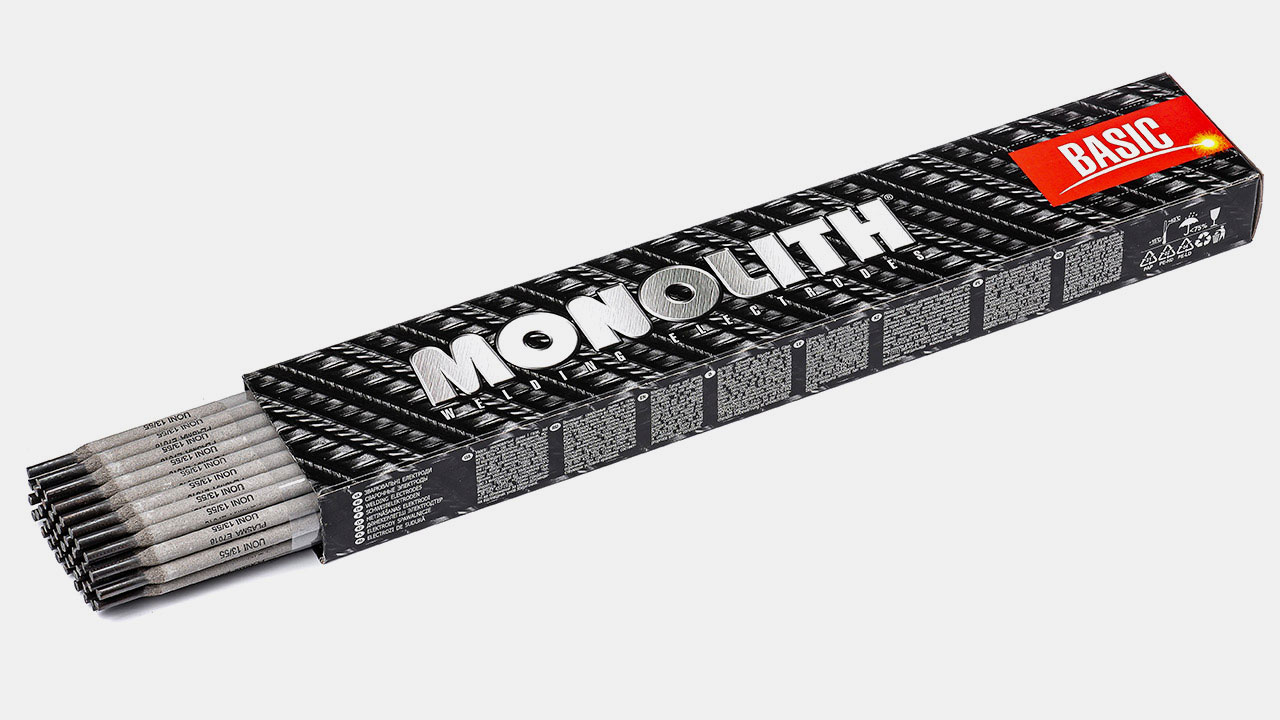

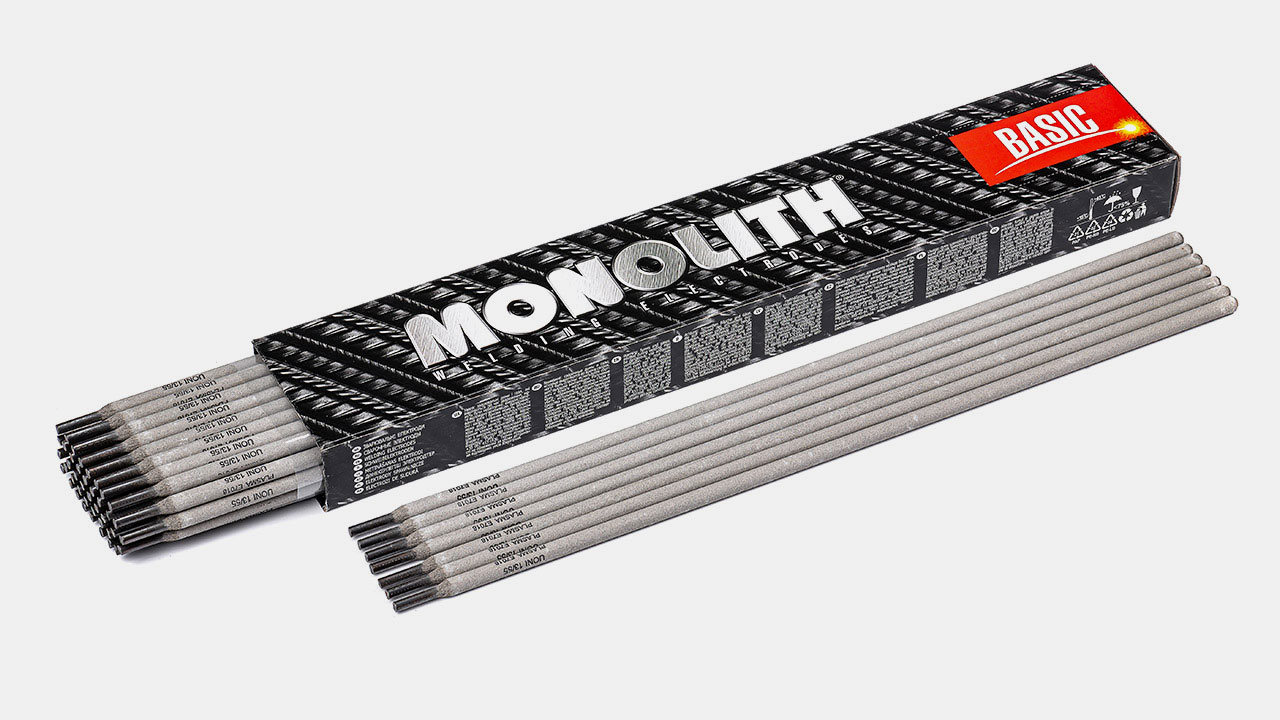

Elektrody plazmowe UONI 13/55 przeznaczone są do spawania krytycznych konstrukcji i rurociągów ze stali węglowych i niskostopowych o wytrzymałości na rozciąganie od 500 MPa do 640 MPa, zwłaszcza gdy konieczne jest zapewnienie wysokiej odporności połączeń spawanych na pęknięcia zimne. Stosowane powszechnie przy budowie mostów, budowie i naprawie statków oraz produkcji zbiorników ciśnieniowych.

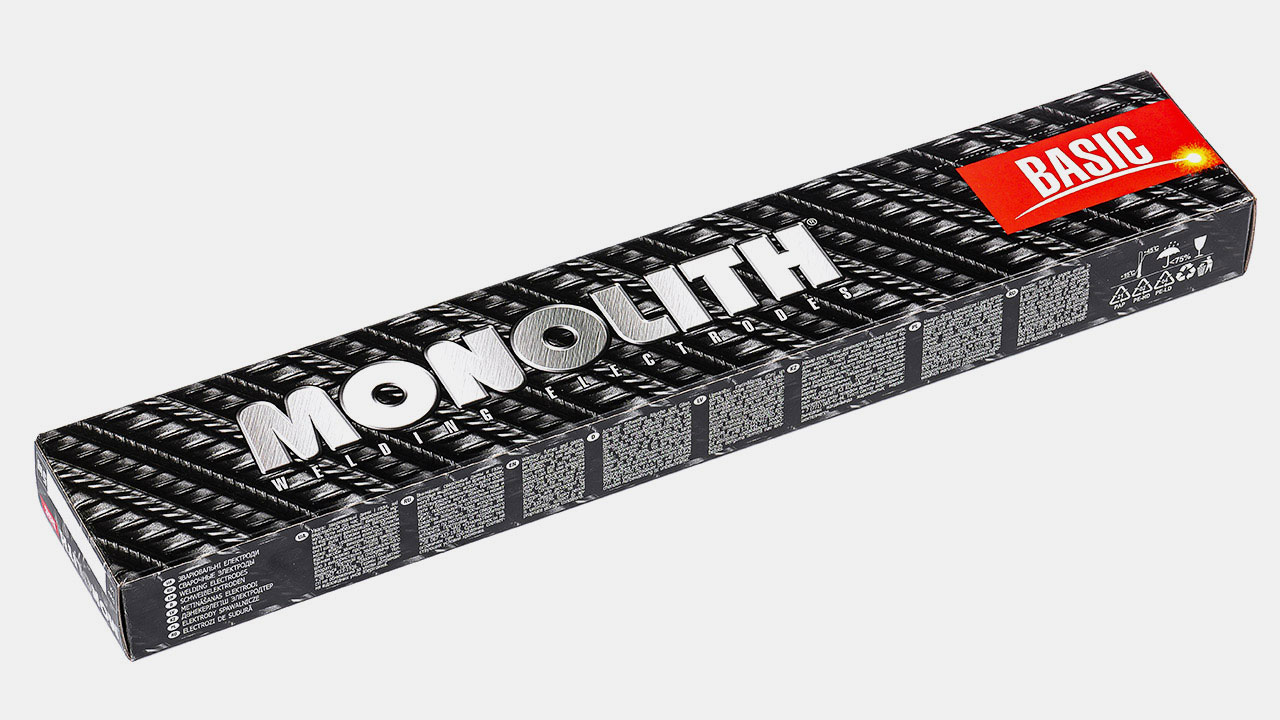

Dane dotyczące opakowania
| Średnica, mm | Długość, mm | Liczba elektrod w opakowaniu, szt. | Waga opakowania, kg |
|---|---|---|---|
| 2,0 | 300 | 162 – 164 | 2,0 |
| 2,5 | 350 | 105 – 110; 211 – 221 | 2,5; 5,0 |
| 3,0 | 350 | 75 – 79; 150 – 158 | 2,5; 5,0 |
| 3,2 | 350 | 69 – 75; 137 – 149 | 2,5; 5,0 |
| 4,0 | 450 | 71 – 74 | 5,0 |
| 5,0 | 450 | 48 – 49 | 5,0 |
Rodzaj powłoki
zasadowy z proszkiem żelaza
SKŁAD CHEMICZNY OSADZONEGO METALU, %
Według AWS A5.1 / Typowe wyniki
C
Węgiel
0.09
Mn
Mangan
1.2
Si
Krzem
0.5
WŁAŚCIWOŚCI MECHANICZNE METALU SPOIWANEGO
Według AWS A5.1 / Typowe wyniki
Wyżarzanie przed spawaniem
- Dopuszczalna wilgotność powłoki przed użyciem wynosi nie więcej niż 0,3%
- W przypadku wilgotności powłoki elektrody powyżej normy - suszyć przez 60 minut w temperaturze 400±10°C
Tryby spawania
| Prąd spawania, A dla elektrod o średnicy, mm | |||
|---|---|---|---|
| 2,5 | 3,0 | 4,0 | 5,0 |
| 70 – 100 | 90 – 140 | 130 – 180 | 170 – 230 |
Spawanie powinno odbywać się prądem stałym o odwrotnej polaryzacji, „+” na elektrodzie przy napięciu łuku 23..27 lub prądem przemiennym z transformatora o napięciu biegu jałowego 70 V.
Położenie spoin podczas spawania
pa
pb
pc
pf
pe
pd
