- Tymczasowa wytrzymałość, MPa 500–640
- Granica plastyczności, MPa ≥420
- Względne wydłużenie, % ≥22
- Wytrzymałość na uderzenia KCU +20˚С, J/cm² ≥78
- Pochłonięta energia uderzenia KV 0С, J ≥ 47
Elektrody spawalnicze Standart RC
Warunki korzystania
Współczynnik stapiania — 8,5–9,5 g/Ah. Zużycie elektrod na 1 kg napawanego metalu wynosi 1,7 kg. Elektrody są przeznaczone do spawania spoin pachwinowych, doczołowych i zakładkowych dla blach o grubości od 3 do 20 mm. Elektrody o średnicy 2–4 mm nadają się do spawania we wszystkich pozycjach przestrzennych, o średnicy 5 mm — do spawania w pozycji podolnej, poziomej na ścianie pionowej oraz w pionowej „z dołu do góry”.
Spawanie w pozycji „z góry na dół” należy wykonywać przy krótkim łuku lub z opieraniem. W takim przypadku elektroda powinna znajdować się w płaszczyźnie dwusiecznej pod kątem 40–70° względem kierunku spawania.
Właściwości specjalne
Elektrody Standart RC są produkowane zgodnie z ulepszoną recepturą, która zapewnia dobre właściwości spawalnicze i technologiczne podczas spawania małogabarytowych (domowych) transformatorów: łatwe zajarzenie łuku, jednolite formowanie metalu spoiny, łatwe lub samoistne oddzielanie się żużlowej skorupy. Możliwość stosowania do punktowego spawania, krótkich spoin oraz spoin graniowych przy niskim napięciu w sieci.
Elektrody Standart RC są przeznaczone do ręcznego spawania łukowego konstrukcji zwykłych i wymagających z węglowych gatunków stali według normy EN — DC01, FeP01, DC01, DD13, St12, C10E, 1.1121, St22, C15E, 1.1141, StW22, C20E, 1.1152, Cq22.

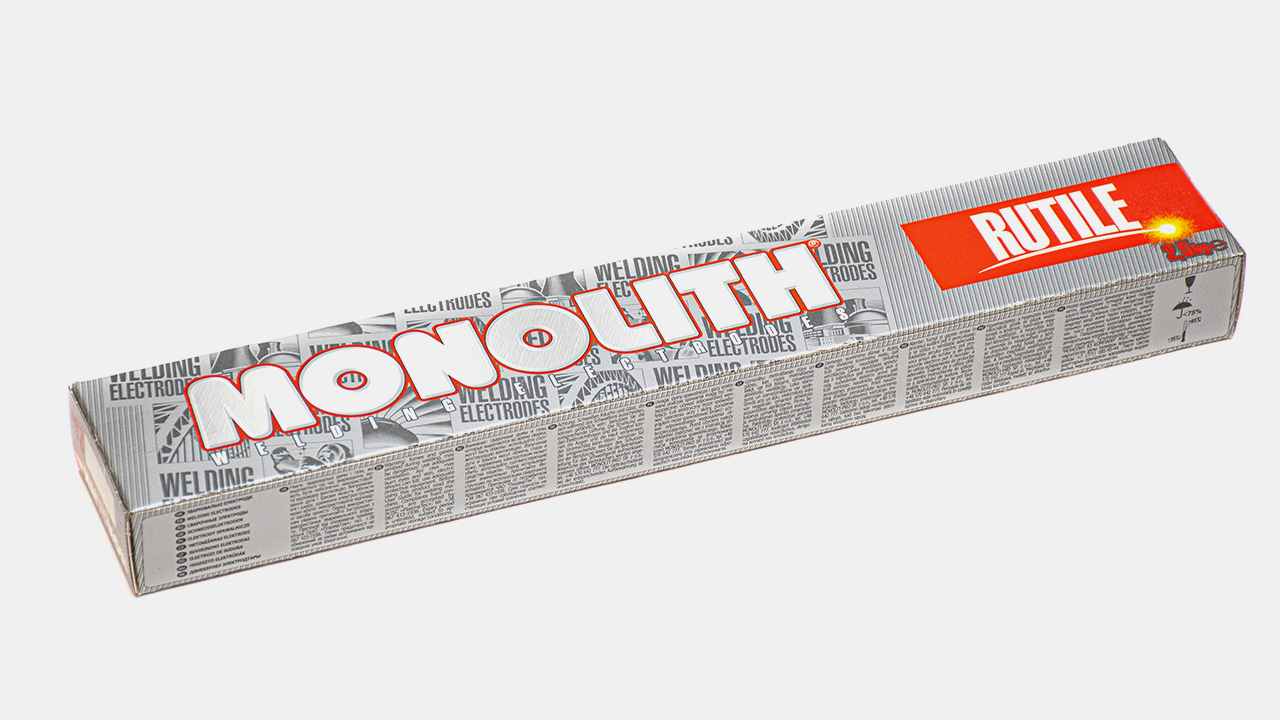

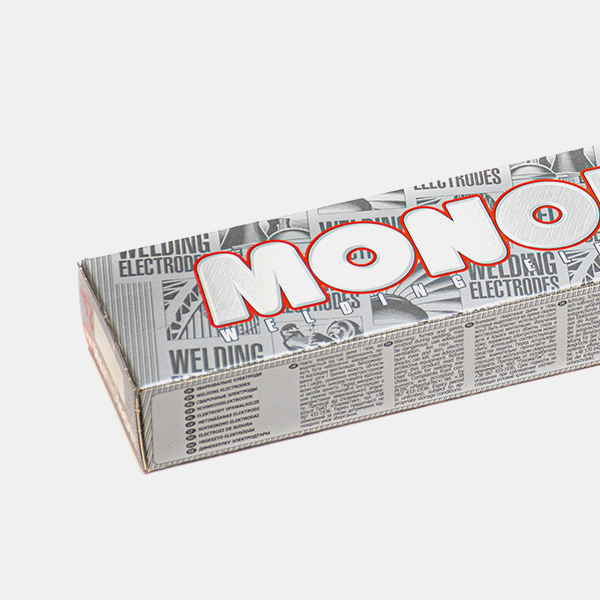

Dane dotyczące opakowania
| Średnica, mm | Długość, mm | Prąd spawania, A | Liczba elektrod w opakowaniu, szt. | Waga opakowania, kg |
| 2,00 | 300 | 40–90 | 100–106 | 1 |
| 2,50 | 350 | 50–100 | 54–56; 134–140 | 1; 2,5 |
| 3,00 | 350 | 70–120 | 36–38; 91–95 | 1; 2,5 |
| 3,20 | 350 | 80–130 | 32–33; 81–83 | 1; 2,5 |
| 4,00 | 450 | 110–180 | 16–17; 42–43; 84–86 | 1; 2,5; 5 |
| 5,00 | 450 | 150–230 | 27; 54–55 | 2,5; 5 |
Rodzaj powłoki
rutylowo-celulozowa
SKŁAD CHEMICZNY OSADZONEGO METALU, %
Według AWS A5.1 / Typowe wyniki
C
Węgiel
0,11
Mn
Mangan
0,42
Si
Krzem
0,26
P
Fosfor
0,022
S
Siarka
0,007
Cr
Chrom
0,04
Ni
Nikiel
0,03
Mo
Molibden
0,004
V
Wanad
0,01
Cu
Miedź
0,041
WŁAŚCIWOŚCI MECHANICZNE METALU SPOIWANEGO
Według AWS A5.1 / Typowe wyniki
Wyżarzanie przed spawaniem
przy normalnych warunkach przechowywania nie wymagają podgrzewania wstępnego przed spawaniem. Podgrzewanie wstępne w przypadku wilgoci: 110 ± 10 ºС 40–60 min.
Tryby spawania
Spawanie należy wykonywać prądem stałym dowolnej polaryzacji (zalecana polaryzacja odwrotna, „+” na elektrodzie) lub prądem zmiennym z transformatora o napięciu mniejszym niż 50 V w stanie jałowym.
Położenie spoin podczas spawania
pa
pb
pc
pf
pg
pd
pe
