- Tymczasowa wytrzymałość, MPa 530...680
- Granica plastyczności, MPa ≥ 460
- Względne wydłużenie, % ≥ 20
Drut spawalniczy z miedziowaną powierzchnią G4Si1 / SG3
Warunki korzystania
- Drut spawalniczy służy do spawania (napawania) wyrobów, części i konstrukcji ze stali węglowych i
- stale niskostopowe w pozycjach dolnej, pionowej i sufitowej
- spawanie można wykonywać zarówno w mieszankach gazowych (mieszankach), jak i w czystym CO2
- Aby uzyskać spoinę wysokiej jakości, konieczne jest usunięcie zgorzeliny, rdzy oraz różnych powłok tlenkowych i innych.
- podczas spawania wielowarstwowego należy oczyścić powierzchnię poprzedniego walca z żużlu (jeśli jest to konieczne)
Właściwości specjalne
- W procesie produkcji drutu obróbka plazmowo-łukowa zapewnia skuteczne oczyszczenie powierzchni, w wyniku czego powierzchnia poddanego obróbce drutu uzyskuje charakterystyczny srebrny kolor i wysoką przyczepność, co w połączeniu z dalszym miedziowaniem zapewnia solidną i trwałą powłokę. powłoka
- Dzięki wysokiej jakości powłoce i stałej średnicy drutu na całej długości zapewnione jest równomierne podawanie i oszczędne zużycie miedzianych końcówek przewodzących.
- Szeregowe uzwojenie znacznie wydłuża czas pracy drogich półautomatów spawalniczych. Możliwa jest praca z różnymi typami sprzętu spawalniczego.
- stabilne spalanie łuku, które można zaobserwować w szerokim zakresie trybów spawania, minimalne odpryski metalu, brak wlewów i porowatości w spoinie
Drut spawalniczy miedziowany marki G4Si1 / SG3 przeznaczony jest do automatycznego i półzmechanizowanego spawania stali węglowych i niskostopowych w celu uzyskania większej wytrzymałości niż przy zastosowaniu drutu G3Si1. Drut spawalniczy jest powszechnie stosowany do spawania rurociągów, w przemyśle stoczniowym, motoryzacyjnym i mechanicznym, a także w budownictwie. Drutu używa się przy obróbce cienkich blach.

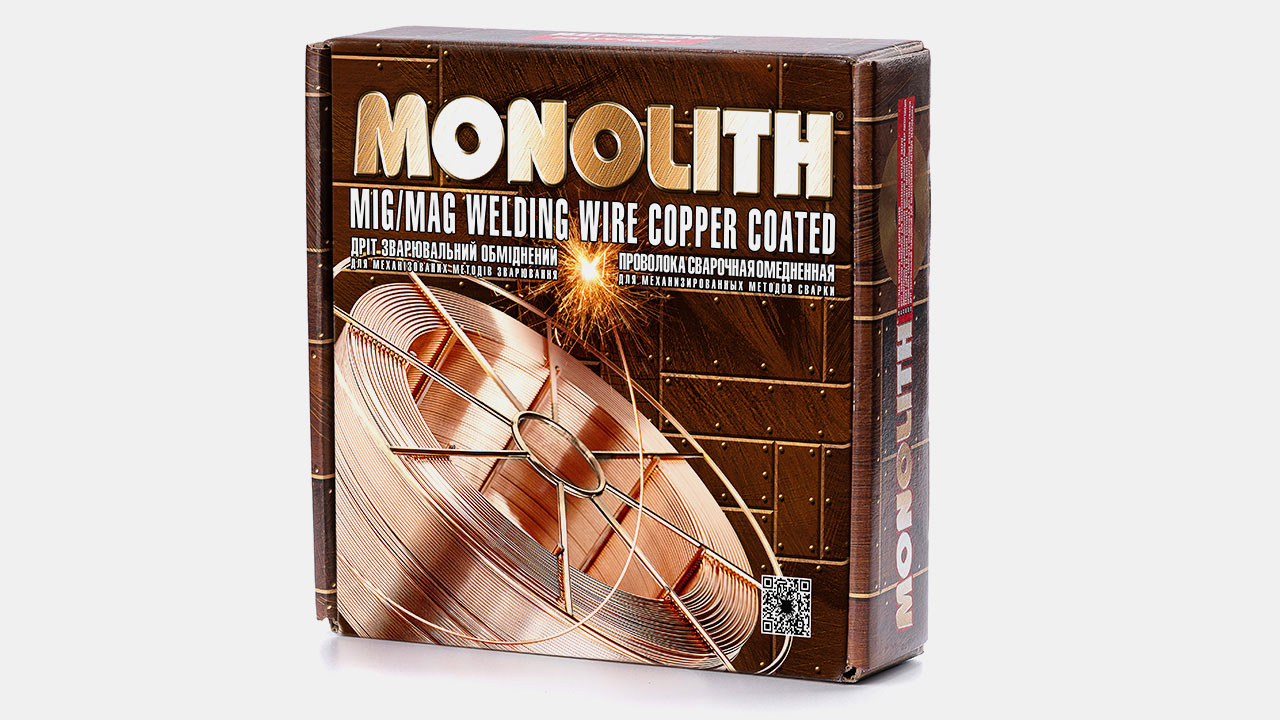

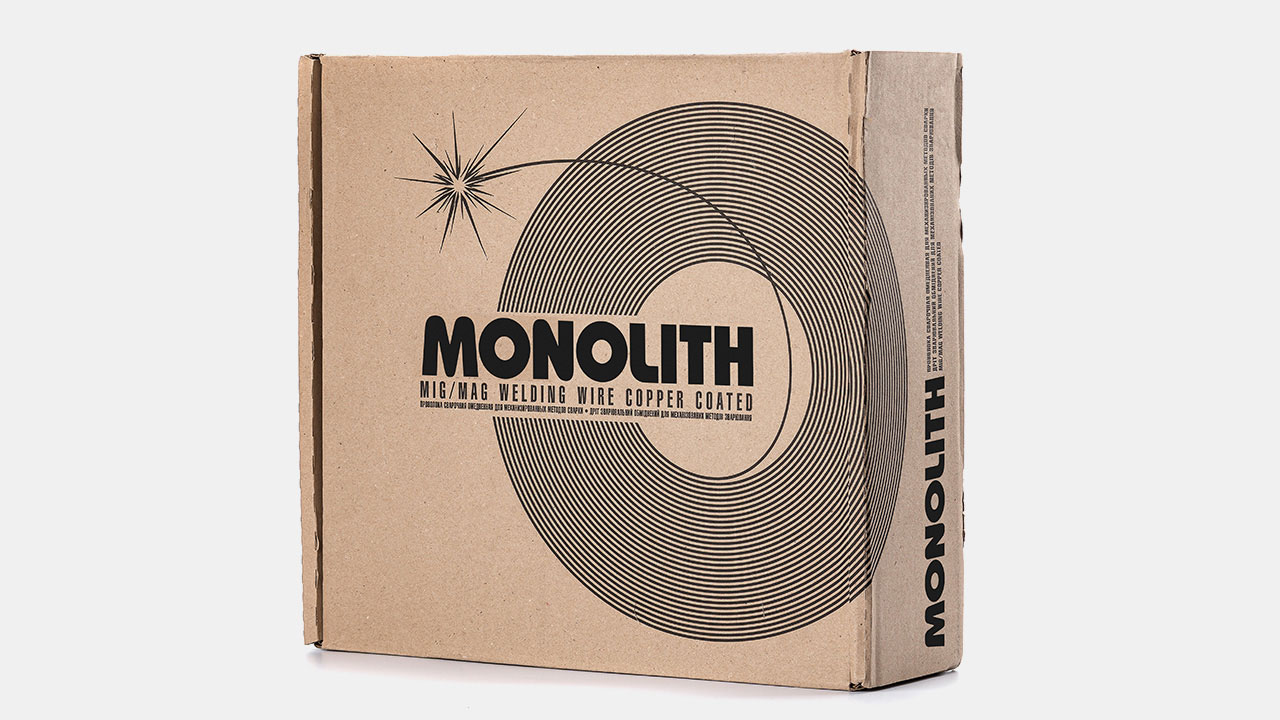

Dane dotyczące opakowania

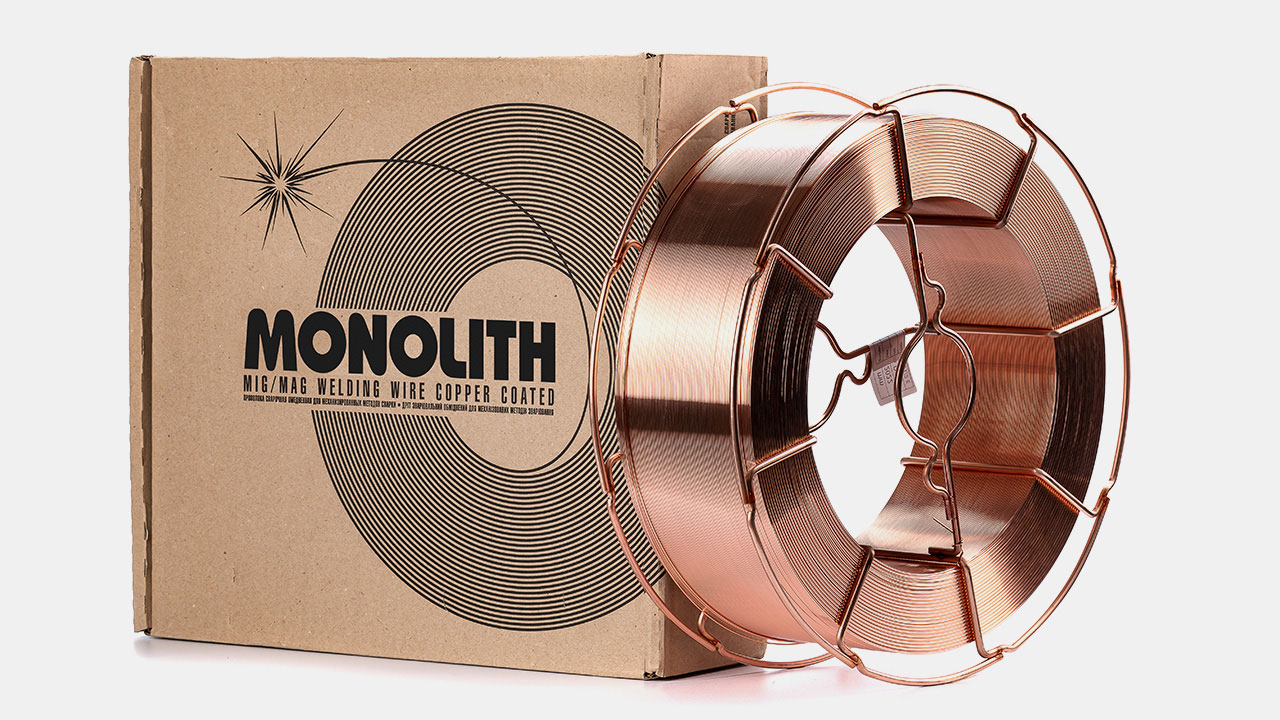

| Metalowa szpula BS/KS 300 |
| Ø 0,8 mm; Ø 1,0 mm; Ø 1,2 mm; Ø 1,6 mm |
| Masa – 15 kg / 18 kg |

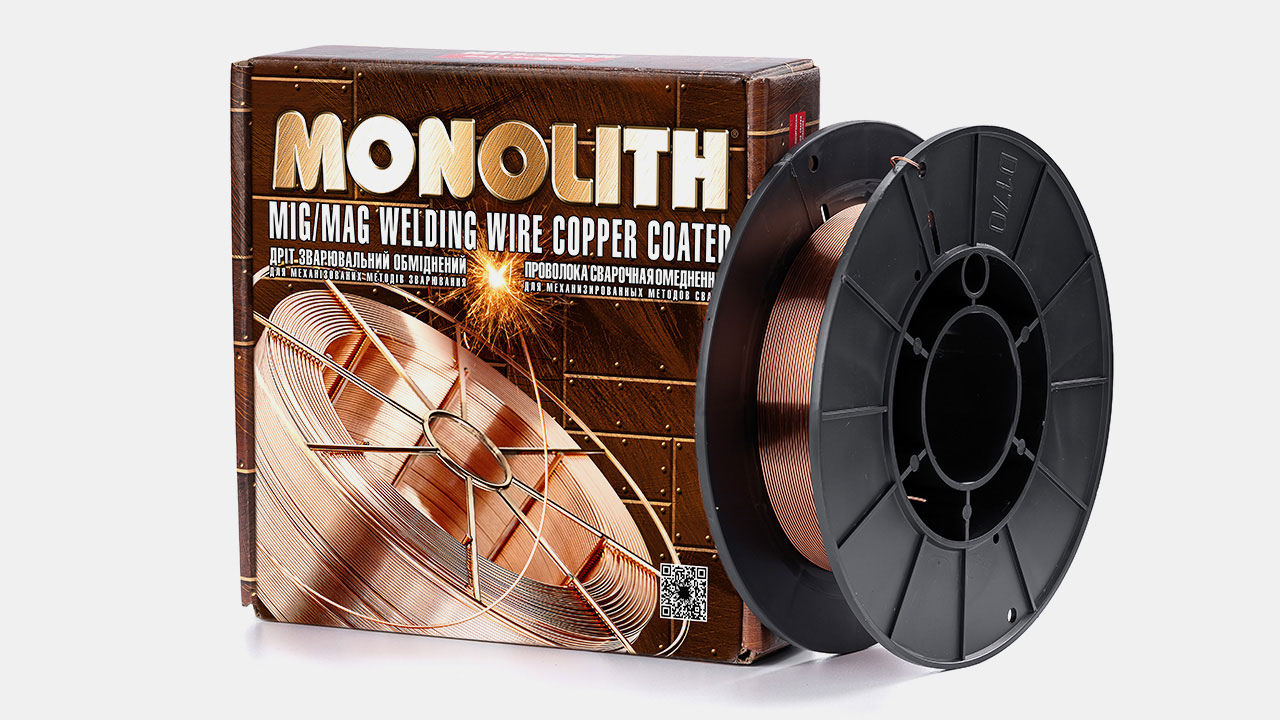

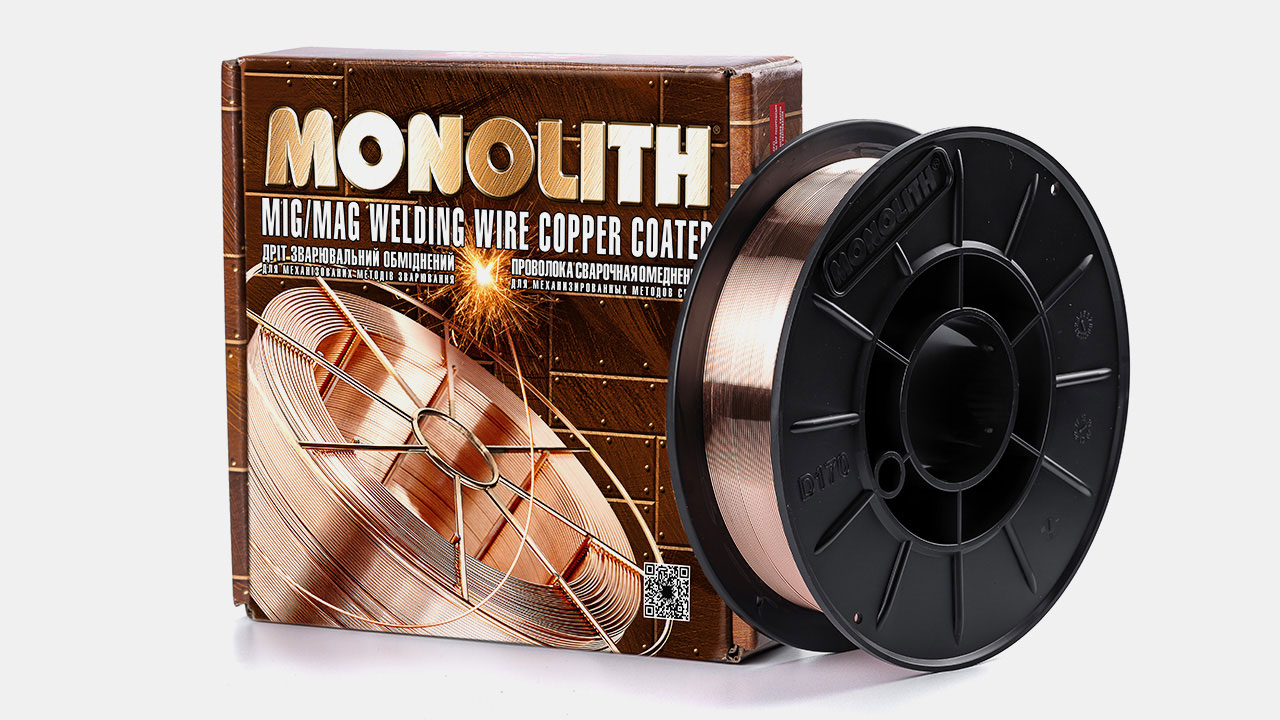

| Plastikowa szpula D 270/D 300 |
| Ø 0,8 mm; Ø 1,0 mm; Ø 1,2 mm |
| Masa – 15 kg / 18 kg |
| Plastikowa szpula D 200 |
| Ø 0,8 mm; Ø 1,0 mm; Ø 1,2 mm |
| Masa – 5 kg |
| Plastikowa szpula D 170 |
| Ø 0,8 mm; Ø 1,0 mm |
| Masa – 1 kg /2,5 kg |
Rodzaj powłoki
miedziowany
SKŁAD CHEMICZNY OSADZONEGO METALU, %
Według AWS A5.1 / Typowe wyniki
C
Węgiel
0.06-0.14
Mn
Mangan
1.6-1.9
Si
Krzem
0.8-1.2
P
Fosfor
≤0.025
S
Siarka
≤0.025
Cr
Chrom
≤0.15
Ni
Nikiel
≤0.15
Mo
Molibden
≤0.15
V
Wanad
≤0.03
Al
Aluminium
≤0.02
Ti+Zr
Tytan+Cyrkon
≤0.15
Cu
Miedź
≤0.35
WŁAŚCIWOŚCI MECHANICZNE METALU SPOIWANEGO
Według AWS A5.1 / Typowe wyniki
Tryby spawania
| Średnica znamionowa drutu, mm | Prąd, A | Napięcie, V | Prędkość podawania, m/h | Przepływ gazu osłonowego, l/min |
|---|---|---|---|---|
| 0,6 | 50 - 140 | 13 - 21 | 260 - 400 | 6 - 8 |
| 0,8 | 50 - 150 | 13 - 21 | 260 - 400 | 6 - 8 |
| 1 | 70 - 200 | 16 - 24 | 160 - 400 | 8 - 10 |
| 1,2 | 90 - 350 | 19 - 34 | 150 - 400 | 8 - 12 |
| 1,6 | 140 - 370 | 17 - 32 | 100 - 350 | 12 - 16 |
Spawanie należy wykonywać prądem stałym o odwrotnej polaryzacji.
Położenie spoin podczas spawania
pa
pb
pc
pf
pg
pe
pd
