- Tymczasowa wytrzymałość, MPa 530…680
- Granica plastyczności, MPa ≥ 460
- Względne wydłużenie, % ≥ 20
- Wytrzymałość na uderzenia KCU +20˚С, J/cm² ≥ 47

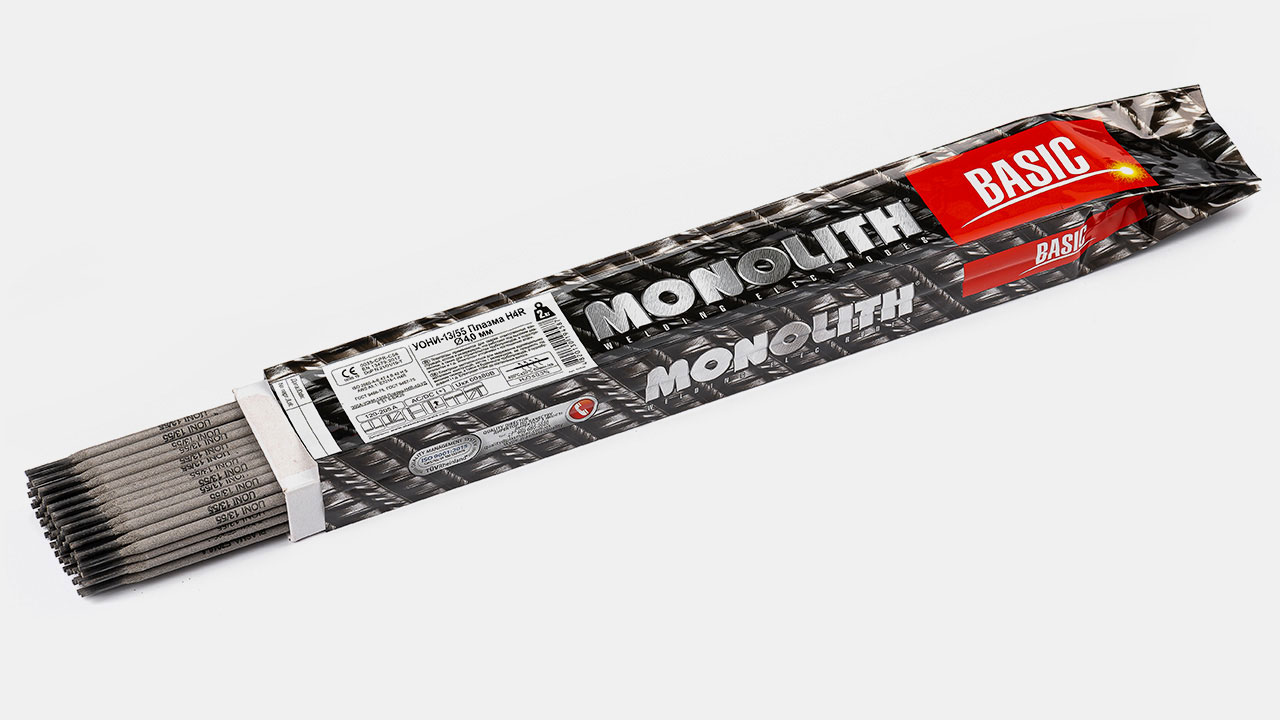

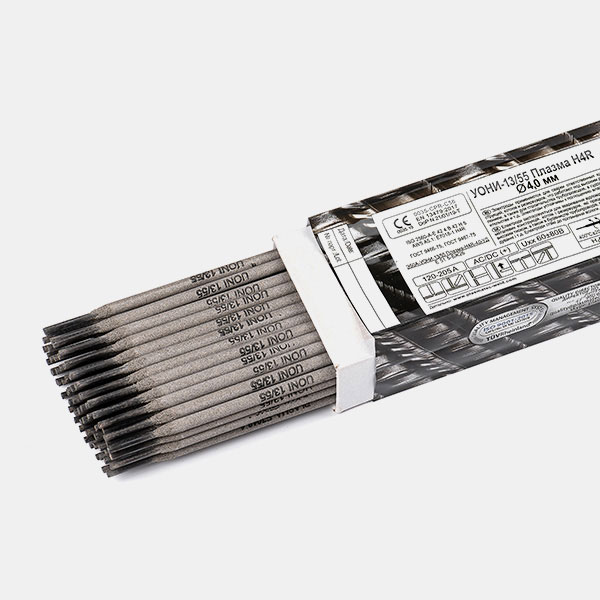

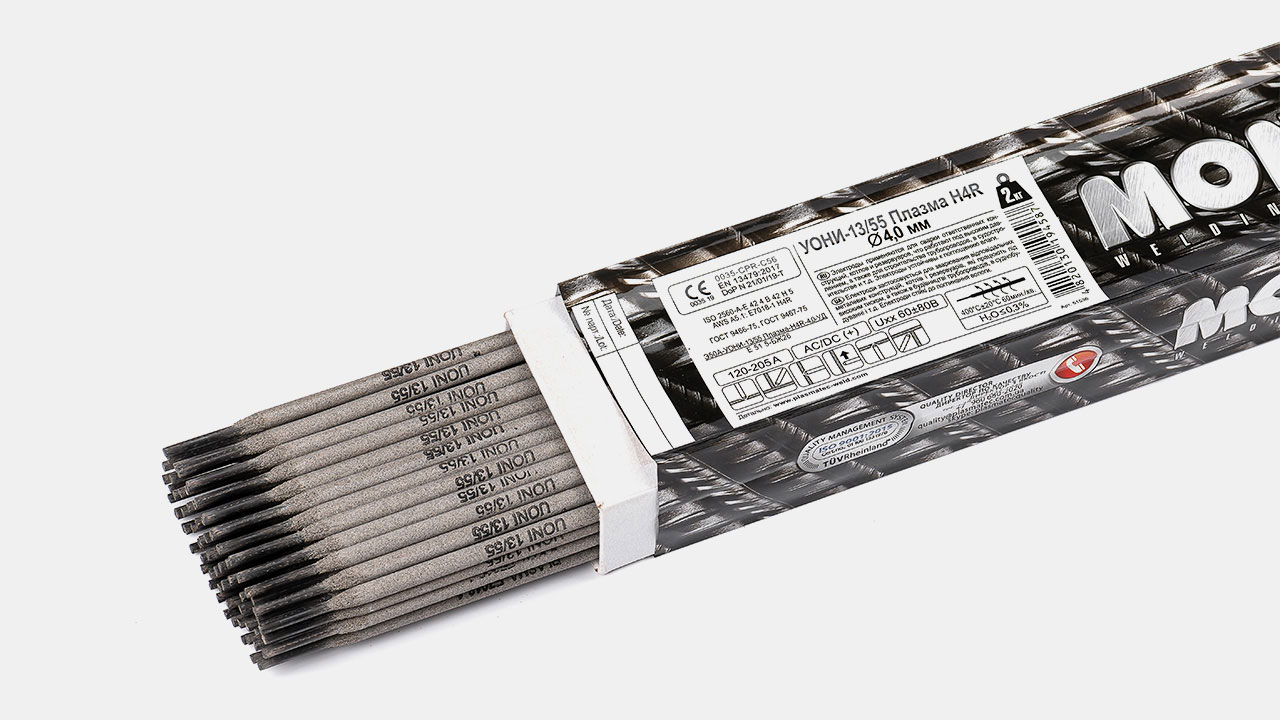

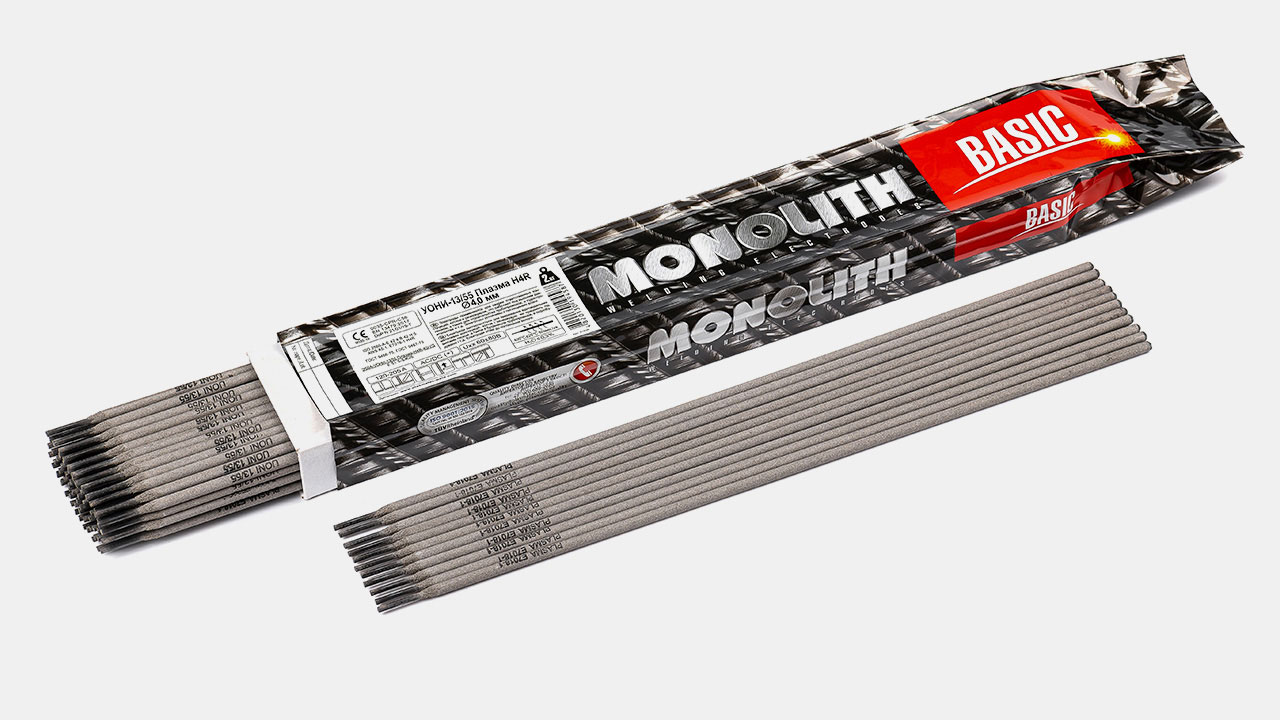

Elektrody spawalnicze 7018-1 H4R
Warunki korzystania
- Przeznaczony do spawania we wszystkich pozycjach przestrzennych, z wyjątkiem od góry do dołu, odpowiedzialnych konstrukcji i rurociągów ze stali węglowych i niskostopowych w granicy wytrzymałości od 550 (80) - 610 (88) MPa, szczególnie jeśli konieczne jest zapewnienie dużej odporności złączy spawanych na pęknięcia zimne.
Właściwości specjalne
- specjalna powłoka zapobiega wchłanianiu wilgoci, zmniejsza prawdopodobieństwo powstawania porów i gwarantuje niską zawartość wodoru w spoinie
- dzięki jednolitemu składowi powłoki elektrody podczas pracy uzyskuje się stabilny łuk
- doskonała spawalność, łatwe oddzielanie skorupy żużlowej, niska strata metalu na skutek odprysków
- elektrody nie chłoną wilgoci z otoczenia przez 10-12 godzin po otwarciu opakowania, dzięki temu nie wymagają dogrzewania przed użyciem
- wyróżnia się wysoką wytrzymałością złącza metalowego o szczególnej czystości metalurgicznej i niską zawartością wodoru w osadzanym metalu
Elektrody zasadowe służą do spawania odpowiedzialnych konstrukcji metalowych, kotłów i zbiorników pracujących pod wysokim ciśnieniem, a także w budowie rurociągów, przemyśle stoczniowym itp. Elektrody są odporne na wchłanianie wilgoci. Te elektrody charakterezują się wysoką wytrzymałością spoiny, ze szczególną hutniczą czystością i niską zawartością wodoru.
Dane dotyczące opakowania
| Średnica, mm | Długość, mm | Liczba elektrod w opakowaniu, szt. | Waga paczki, kg |
|---|---|---|---|
| 2,5 | 350 | 88 – 92 ; 221 – 230 | 2,0; 5,0 |
| 3,0 | 350 | 60 – 64; 152 – 161 | 2.0; 5,0 |
| 3,2 | 350 | 56 – 59; 140 – 147 | 2,0; 5,0 |
| 4,0 | 450 | 71 – 73 | 5,0 |
| 5,0 | 450 | 48 – 50 | 5,0 |
Rodzaj powłoki
zasadowy z proszkiem żelaza
SKŁAD CHEMICZNY OSADZONEGO METALU, %
Według AWS A5.1 / Typowe wyniki
C
Węgiel
0,09
Mn
Mangan
1,3
Si
Krzem
0,5
WŁAŚCIWOŚCI MECHANICZNE METALU SPOIWANEGO
Według AWS A5.1 / Typowe wyniki
Wyżarzanie przed spawaniem
- dopuszczalna zawartość wilgoci w powłoce przed użyciem nie większa niż 0,3%
- w przypadku zwilżenia powłoki elektrody powyżej normy - suszyć przez 60 minut w temperaturze 400±10 °С
Tryby spawania
| Natężenie prądu spawania, A dla elektrod o średnicy, mm | ||||
|---|---|---|---|---|
| 2,5 | 3,0 | 3,2 | 4,0 | 5,0 |
| 70 – 100 | 90 – 140 | 100 – 150 | 130 – 180 | 170 – 230 |
Spawanie powinno być wykonywane prądem stałym o odwrotnej polaryzacji, „+” na elektrodzie o napięciu łuku 23 - 27 V lub prądem przemiennym z transformatora o napięciu biegu jałowego 70 V
Położenie spoin podczas spawania
pa
pb
pc
pf
pe
pd
