- Tymczasowa wytrzymałość, MPa 500…640
- Granica plastyczności, MPa ≥ 420
- Względne wydłużenie, % ≥ 20

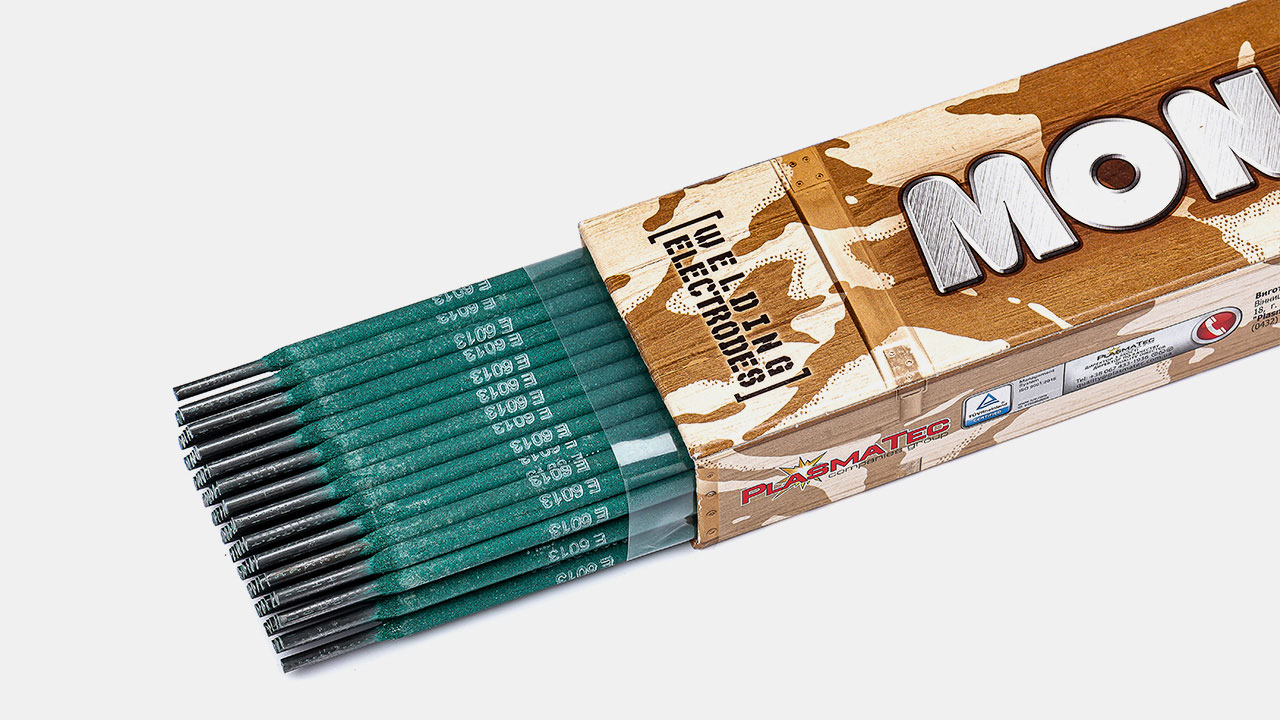

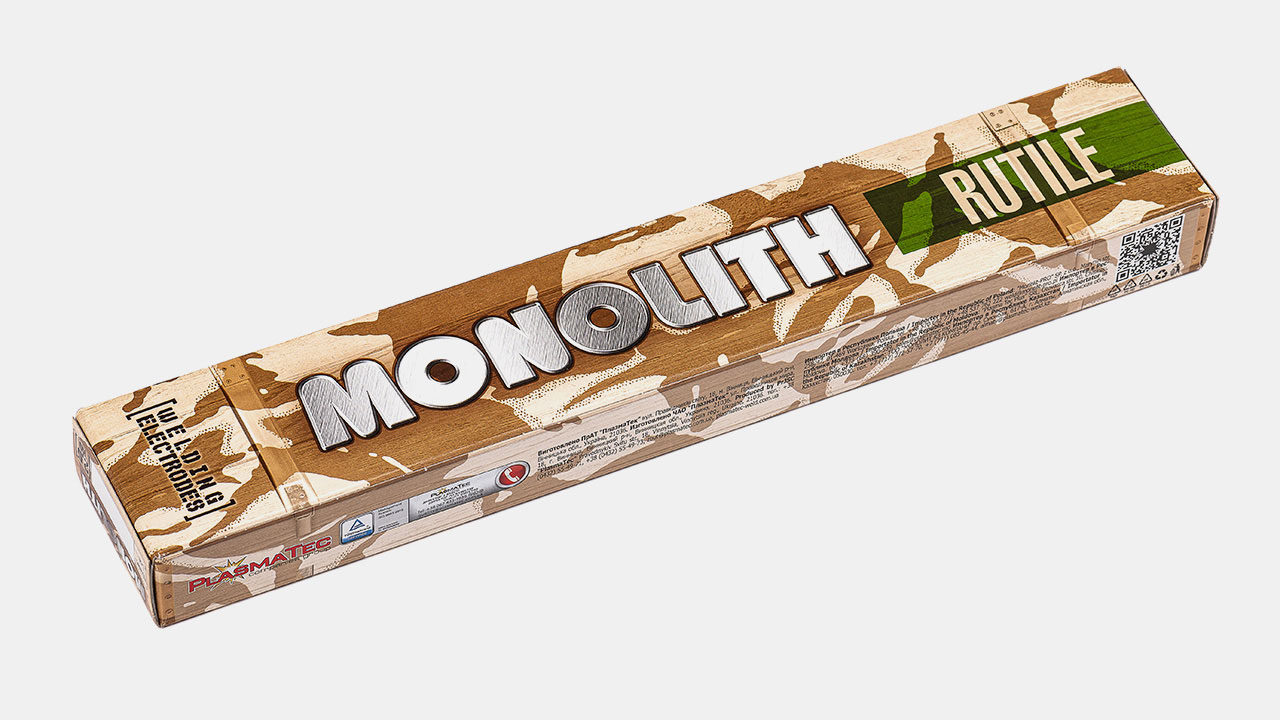

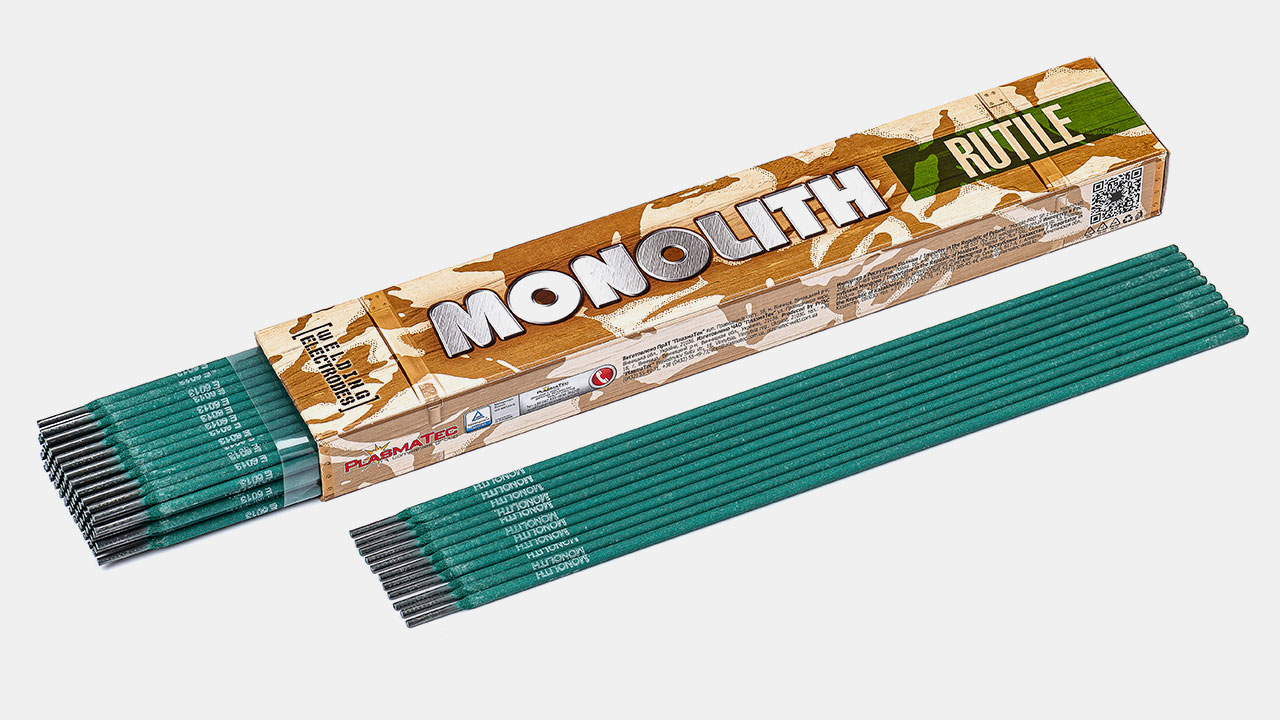

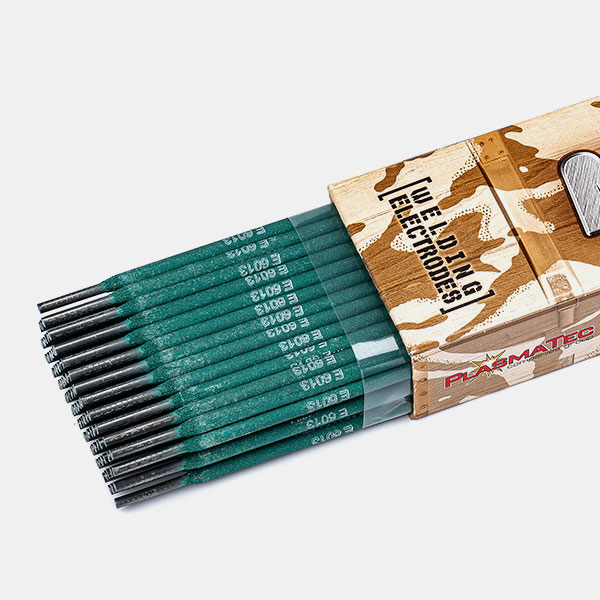

Elektrody spawalnicze Monolith R
Warunki korzystania
- przeznaczony do spawania złączy doczołowych i narożnych metali o grubości do 20 mm we wszystkich pozycjach przestrzennych z wyjątkiem pionowej od góry do dołu dla elektrod o średnicy 5,0 mm
- niewrażliwy na jakość przygotowania krawędzi, obecność rdzy i inne zanieczyszczenia powierzchni materiału spawanego
- połączenia pionowe spawane są od góry do dołu (o średnicy 2 – 4 mm) krótkim łukiem lub na styk.
Właściwości specjalne
- doskonałe właściwości spawalnicze i technologiczne zapewniają łatwe zajarzenie i ponowne zajarzenie łuku, a także miękkie i stabilne spalanie łuku, zmniejszone straty metalu na skutek rozpryskiwania, równomierne topienie powłoki, doskonałe tworzenie metalu spoiny i łatwe oddzielanie skorupy żużlowej
- doskonały wygląd i łatwość obsługi we wszystkich pozycjach.
Klasyczna elektroda rutylowa, która zapewnia wysoką jakość spoiny spawalniczej oraz wysoką wytrzymałość na powstawania porów i gorących pęknięć.
Dane dotyczące opakowania
| Średnica, mm | Długość, mm | Liczba elektrod w opakowaniu, szt. | Waga opakowania, kg |
|---|---|---|---|
| 2.5 | 350 | 52 – 53; 131 – 132 | 1.0; 2.5 |
| 3.0 | 350 | 34 – 35; 131 – 132 | 1.0; 2.5 |
| 3.2 | 350 | 30 – 31; 76 – 77 | 1.0; 2.5 |
| 4.0 | 450 | 77 – 78 | 5.0 |
Rodzaj powłoki
rutylowy
SKŁAD CHEMICZNY OSADZONEGO METALU, %
Według AWS A5.1 / Typowe wyniki
C
Węgiel
0.09
Mn
Mangan
0.4
Si
Krzem
0.3
WŁAŚCIWOŚCI MECHANICZNE METALU SPOIWANEGO
Według AWS A5.1 / Typowe wyniki
Wyżarzanie przed spawaniem
- Dopuszczalna zawartość wilgoci w powłoce przed użyciem wynosi nie więcej niż 0,7%;
- Jeżeli powłoka elektrody zostanie zwilżona powyżej normy, należy ją suszyć przez 60 minut w temperaturze 120±10 °C.
Tryby spawania
Prąd spawania, A dla elektrod o średnicy, mm | |||
|---|---|---|---|
| 2,5 | 3,0 | 3,2 | 4,0 |
| 70 – 100 | 80 – 110 | 90 – 120 | 120 – 160 |
Spawanie powinno być wykonywane prądem stałym o dowolnej biegunowości (odwrotnej, zaleca się „+” na elektrodzie) o napięciu łuku 25–30 V lub prąd przemienny z transformatora o napięciu jałowym 50 V.
Położenie spoin podczas spawania
pa
pb
pc
pf
pe
pd
