- Tymczasowa wytrzymałość, MPa ≥ 510
- Granica plastyczności, MPa ≥ 320
- Względne wydłużenie, % ≥ 25
M-316L
Warunki korzystania
- służą do spawania we wszystkich pozycjach przestrzennych z wyjątkiem pozycji pionowej w dół
- zaleca się wykonywanie spawania z możliwie największą prędkością bez poprzecznych oscylacji elektrody
Właściwości specjalne
- wysoka odporność na kwasy oraz korozję ogólną i międzykrystaliczną w temperaturach do 400°C
- charakteryzuje się wysokimi właściwościami spawalniczymi i technologicznymi, stabilnym spalaniem łuku, łatwym usuwaniem żużla, a także dobrym tworzeniem spoiny z płynnym przejściem do metalu rodzimego.
Elektrody marki Monolith M-316L przeznaczone do spawania austenitowej stali odpornej na korozję Cr-Ni-Mo, typu, AISI 316, AISI 318, AISI 316L i podobnych do nich, dla elementów funkcjonujących przy temperaturach wykorzystania poniżej 400°C

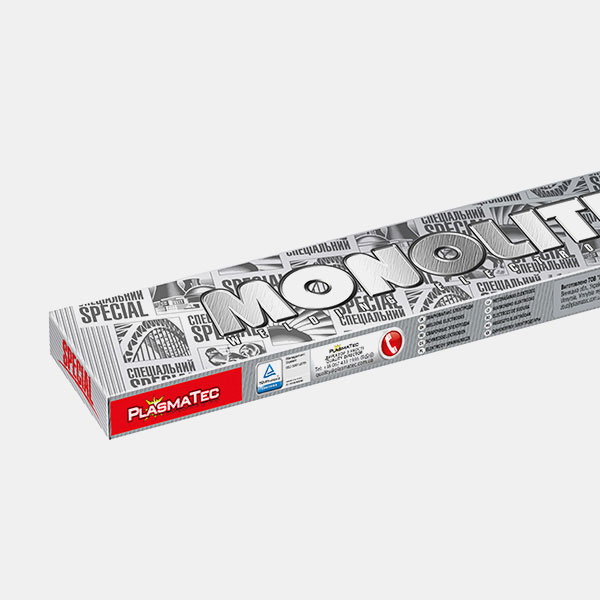

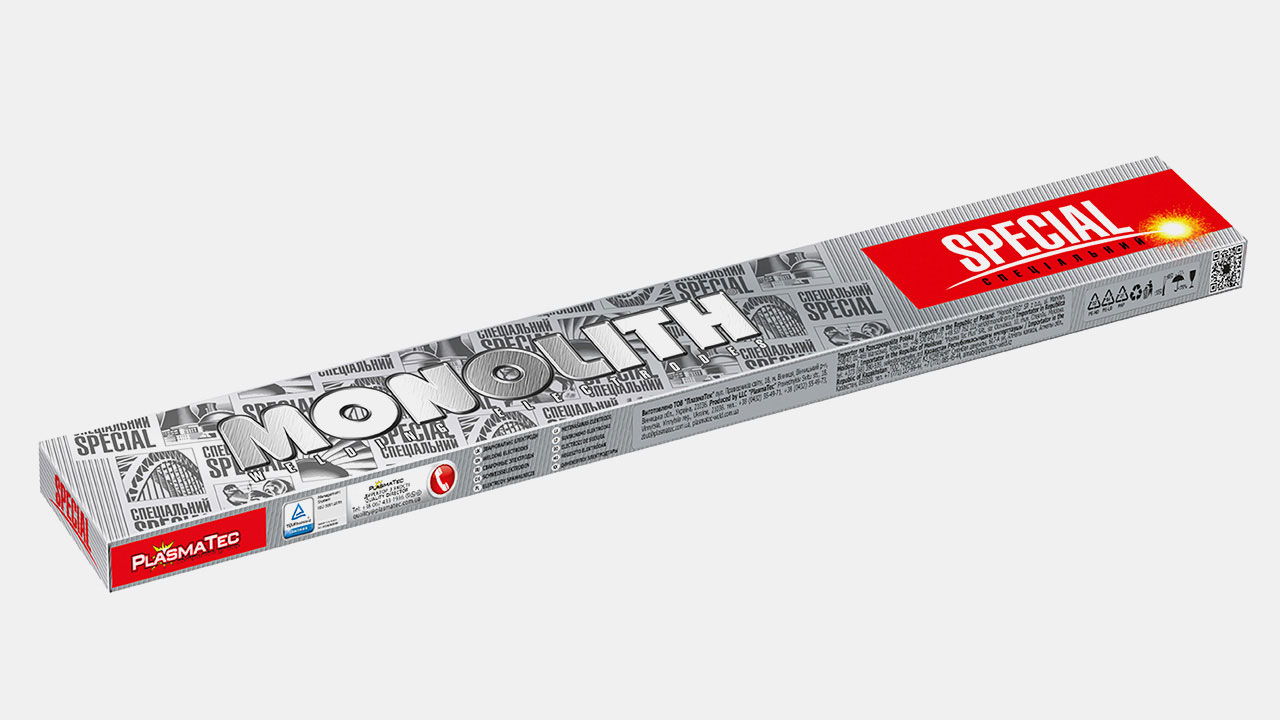

Dane dotyczące opakowania
| Średnica, mm | Długość, mm | Liczba elektrod w opakowaniu, szt. | Waga opakowania, kg |
|---|---|---|---|
| 2.5 | 350 | 43 – 46 | 1.0 |
| 3.0 | 350 | 30 – 32 | 1.0 |
| 3.2 | 350 | 28 – 31 | 1.0 |
| 4.0 | 350 | 18 – 19 | 1.0 |
Rodzaj powłoki
rutylowy
SKŁAD CHEMICZNY OSADZONEGO METALU, %
Według AWS A5.1 / Typowe wyniki
C
Węgiel
0.02
Mn
Mangan
1
Si
Krzem
0.8
Cr
Chrom
18.5
Ni
Nikiel
11.5
Mo
Molibden
2.8
WŁAŚCIWOŚCI MECHANICZNE METALU SPOIWANEGO
Według AWS A5.1 / Typowe wyniki
Wyżarzanie przed spawaniem
- Dopuszczalna zawartość wilgoci w powłoce przed użyciem wynosi nie więcej niż 0,2%;
- Jeżeli powłoka elektrody zostanie zwilżona ponad normę, należy ją suszyć przez 60 minut w temperaturze 400±10 °C.
Tryby spawania
| Prąd spawania, A dla elektrod o średnicy, mm | |||
|---|---|---|---|
| 2,5 | 3,0 | 3,2 | 4,0 |
| 50 – 80 | 70 – 100 | 80 – 110 | 90 – 130 |
Spawanie powinno odbywać się prądem stałym o odwrotnej polaryzacji, „+” na elektrodzie przy napięciu łuku 23–27 V lub prądem przemiennym z transformatora o napięciu obwodu otwartego 50 V.
Położenie spoin podczas spawania
pa
pb
pc
pf
pe
pd
