- Tymczasowa wytrzymałość, MPa ≥ 510
- Granica plastyczności, MPa ≥ 320
- Względne wydłużenie, % ≥ 25
M-309L
Warunki korzystania
- spawanie we wszystkich pozycjach przestrzennych, z wyjątkiem pozycji pionowej w dół
- zaleca się wykonywanie spawania z możliwie największą prędkością bez poprzecznych oscylacji elektrody
Właściwości specjalne
- dobre właściwości spawalnicze i technologiczne, niski poziom odprysków, łatwe usuwanie żużla, stabilne spalanie łuku i doskonała jakość spoiny
- przy spawaniu stali różnoimiennych zapewniana jest wysoka odporność na pękanie oraz wysoka odporność na korozję międzykrystaliczną podczas pracy w temperaturze do 300°C . Podobnie jak podczas spawania żaroodpornych stali nierdzewnych, zapewniana jest wysoka odporność na tworzenie się kamienia kotłowego w zakresie temperatur roboczych do 900°C .
Elektrody marki M-309L przeznaczone do spawania różnego rodzaju stali (austenitycznych i węglowych), austenitycznych stali nierdzewnych typu AISI 304, AISI 304L itd., gdzie temperatura jest nie wyższa niż 300 °C, do spawania żaroodpornych stali nierdzewnych AISI 309, AISI 309S oraz o podobnym składzie chemicznym

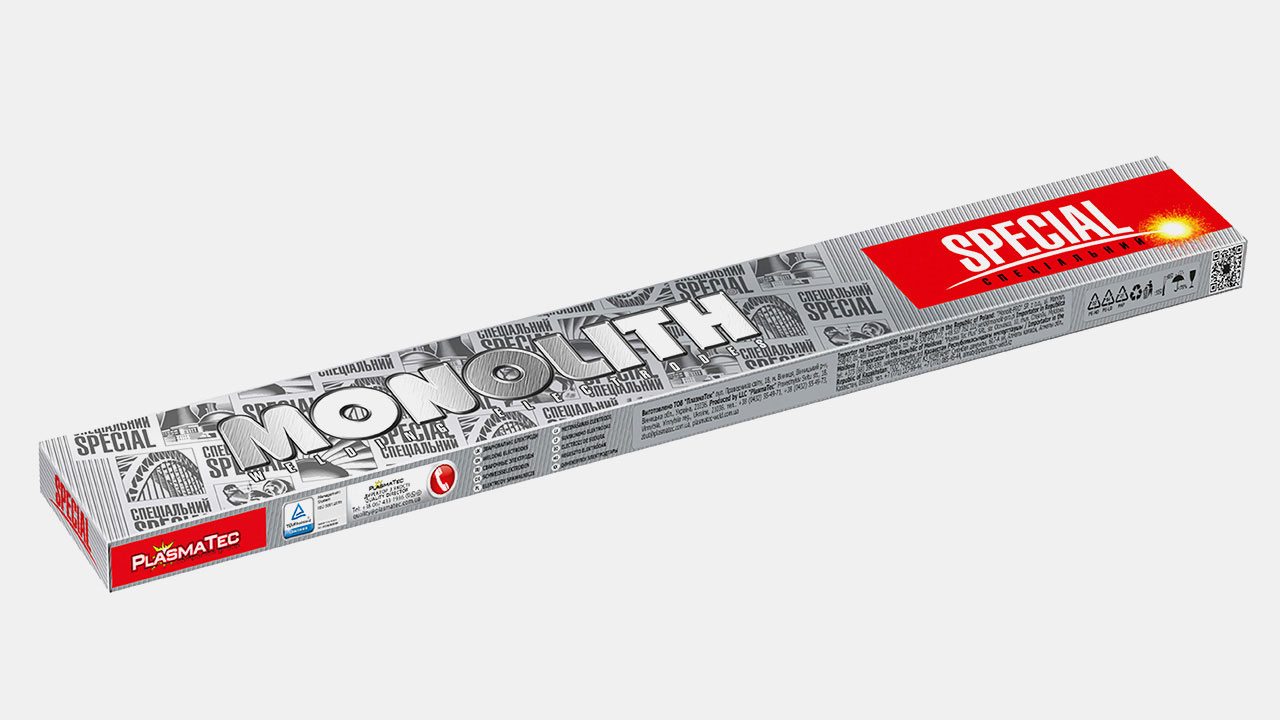

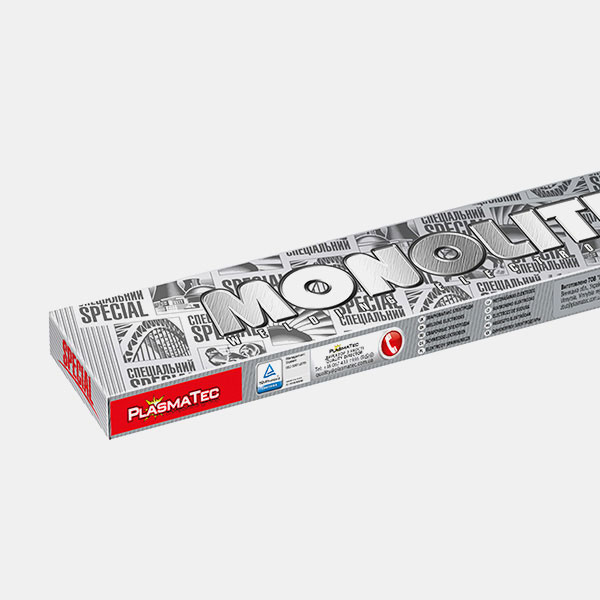

Dane dotyczące opakowania
| Średnica, mm | Długość, mm | Liczba elektrod w opakowaniu, szt. | Waga paczki, kg |
|---|---|---|---|
| 2,5 | 350 | 44 – 46 | 1,0 |
| 3,0 | 350 | 30 – 32 | 1,0 |
| 3,2 | 350 | 28 – 29 | 1,0 |
| 4.0 | 350 | 18 - 19 | 1,0 |
Rodzaj powłoki
rutylowy
SKŁAD CHEMICZNY OSADZONEGO METALU, %
Według AWS A5.1 / Typowe wyniki
C
Węgiel
0.02
Mn
Mangan
1.2
Si
Krzem
0.8
Cr
Chrom
22.5
Ni
Nikiel
12.6
WŁAŚCIWOŚCI MECHANICZNE METALU SPOIWANEGO
Według AWS A5.1 / Typowe wyniki
Wyżarzanie przed spawaniem
- Dopuszczalna zawartość wilgoci w powłoce przed użyciem wynosi nie więcej niż 0,2%;
- Jeśli powłoka elektrody zostanie zwilżona ponad normę, należy ją suszyć przez 60 minut w temperaturze 400±10 °C.
Tryby spawania
| Natężenie prądu spawania, A dla elektrod o średnicy, mm | |||
|---|---|---|---|
| 2,5 | 3,0 | 3,2 | 4,0 |
| 50 – 80 | 70 – 100 | 80 – 110 | 90 – 130 |
Spawanie powinno być wykonywane prądem stałym o odwrotnej polaryzacji, „+” na elektrodzie przy napięciu łuku 23–27 V lub prądem przemiennym z transformatora o napięciu obwodu otwartego 50 V.
Położenie spoin podczas spawania
pa
pb
pc
pf
pe
pd
